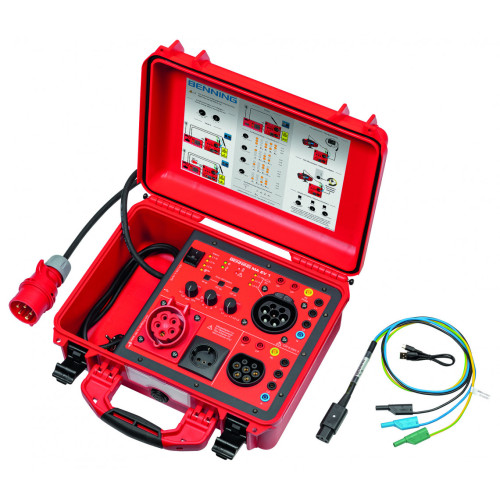

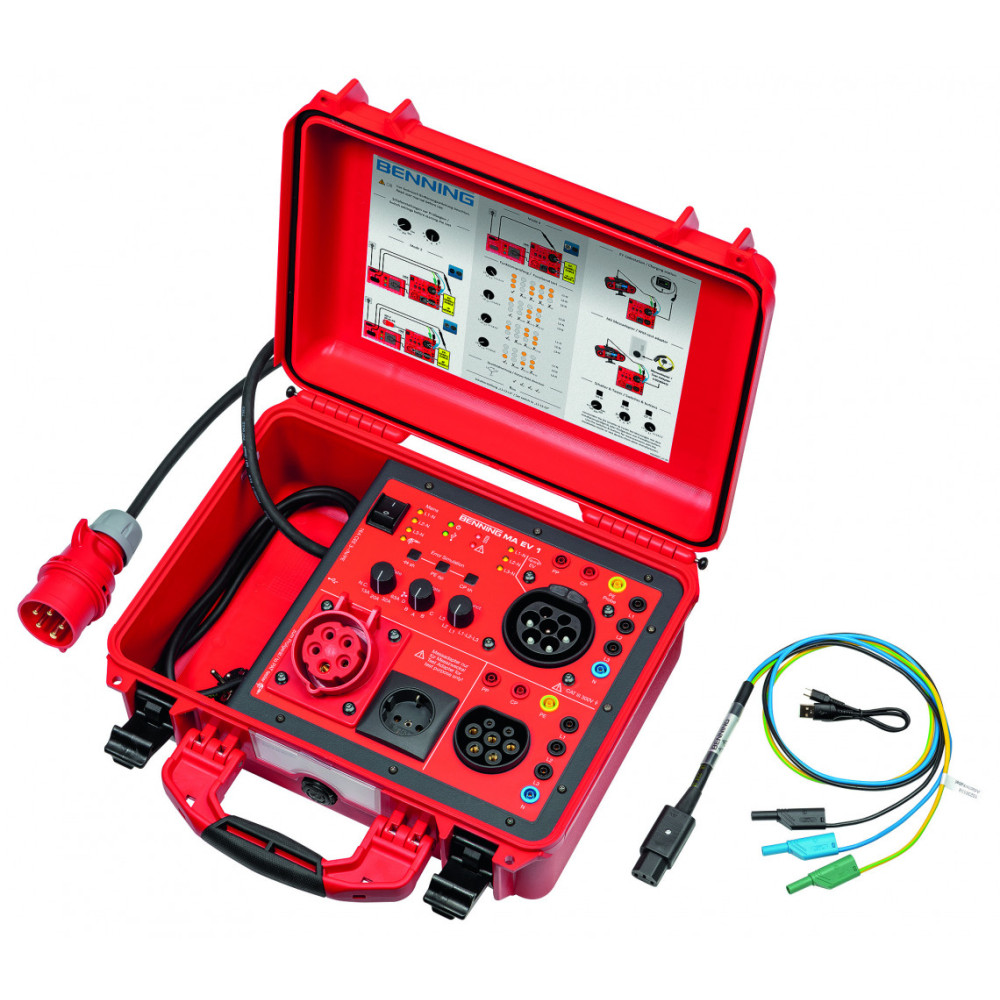

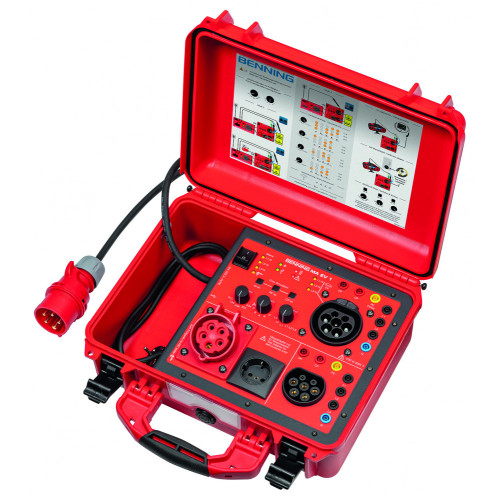

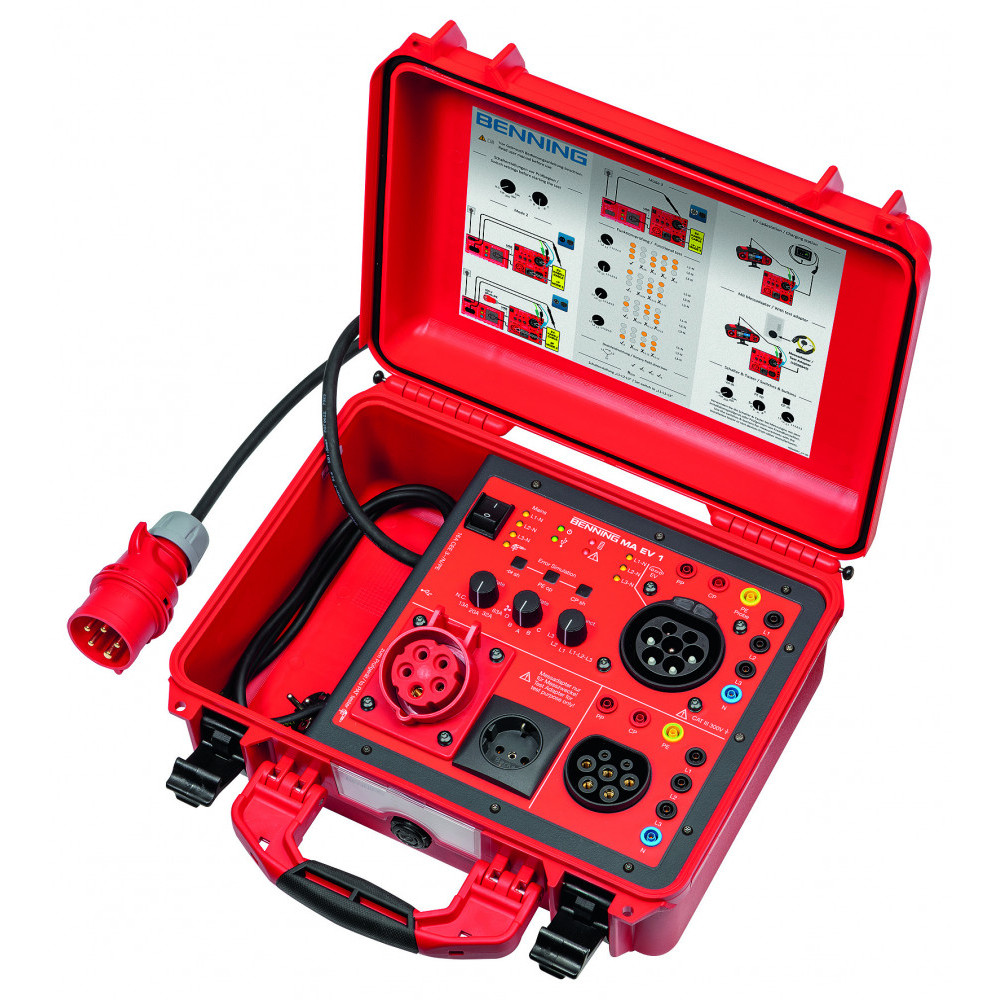

044164 Бокс с адаптерами для измерительного оборудования серии ST BENNING

Измерительный адаптер для зарядных кабелей для зарядки EV (Mode 2, Mode 3) и настенных коробок

Активный измерительный адаптер для 3-фазного оборудования до 16 АЦЭ

Стандартизированное тестирование режима 2 зарядного кабеля EV (аварийный зарядный кабель) и режим 3 в сочетании с тестером приборов ST 755 / ST 755+ / ST 760 / ST 760+ в соответствии с DIN EN 50678 (VDE 071) и DIN EN 50699 (VDE 0702)

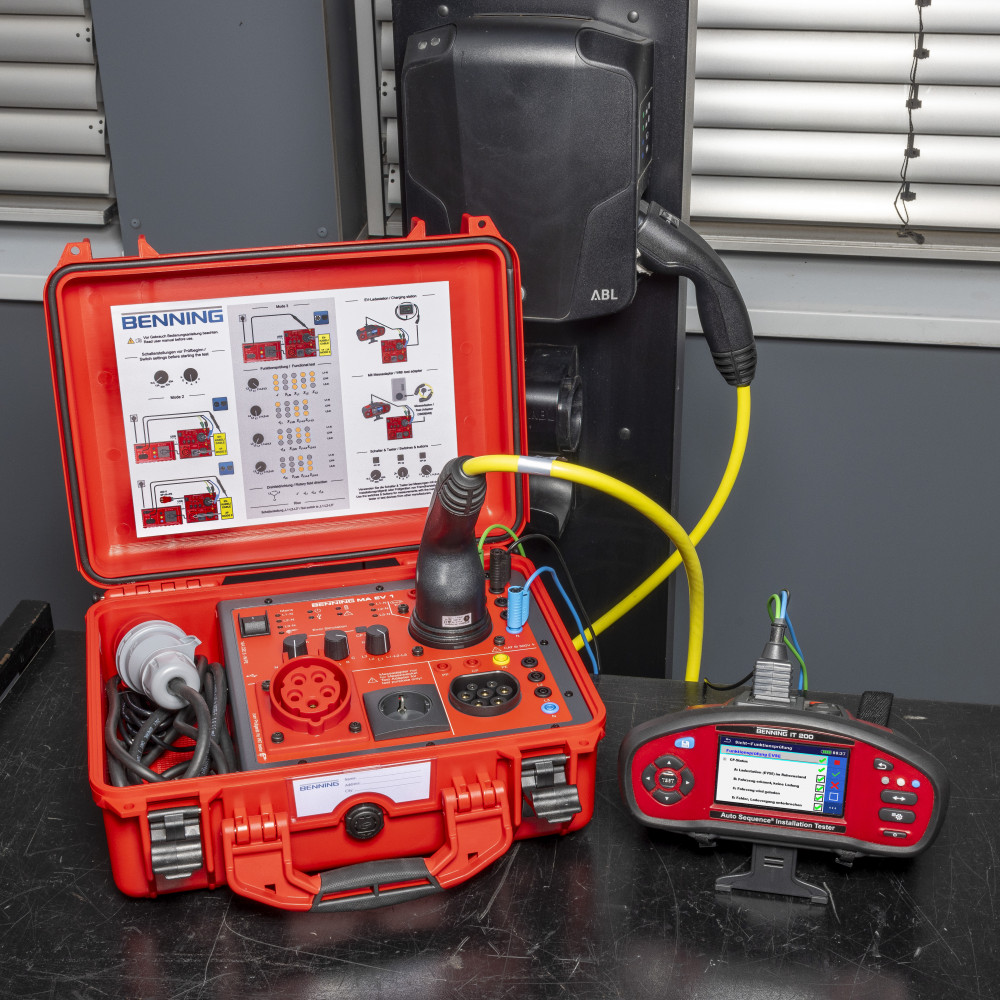

Испытания настенных коробок в сочетании с установочным тестером IT 200/IT 130 в соответствии с DIN VDE 0100-600 и DIN VDE 0105-100
Моделирование транспортного средства (состояние CP) и моделирование текущей грузоподъемности зарядного кабеля (статус PP)
Симудизическое моделирование неисправностей: диод с коротким замыканием, сигнал CP с коротким замыканием и открытый PE
Светодиодные индикаторы для магистральных (L1/L2/L3-N)
Интерфейс Mini-USB для обмена данными, тестировщика устройств и обновления прошивки



Режим зарядки EV кабель 2 (аварийный зарядный кабель)

Измерение RPE, RISO (внутри/выход), IPE/IBer. (1- и 3-фазный активный)
Тестирование устройства управления и защиты:
Время/точное время движения (30 мА переменного тока, 6 мА DC)
Моделирование разломов PE со стороны инфраструктуры (фаза до PE, PE открыта)
Моделирование неисправностей на стороне транспортного средства (короткий диод, короткий сигнал CP, PE открытый) с измерением времени выключения в соответствии с DIN EN 61851-1 (VDE 0122-1)
Испытание функции и измерение сигнала CP (диапазон дежурности, амплитуда, частота) для состояния CP A, B и C, а также пропускной способности тока (PP-сигнала) кабеля



Режим зарядки EV кабель 3

Измерение RPE, RISO, пропускная способность тока кабеля
Тест функции на непрерывность, короткое замыкание, вращающееся поле проводников



Уоллбоксы

Испытание функции с помощью моделирования транспортного средства CP состояния A, B, C, D и кабельного моделирования (сОСТО) с помощью дополнительного измерительного адаптера (10236543)
Сторона симуляции неисправностей: диод короткий, CP сигнал короткий, PE открыт
4 мм защитные розетки для соединения тестера установки


БЕННИНГ МА ЭВ 1
Сторона инфраструктуры соединителя Тип 2, CEE (16A, 5-контактный), заземляющий контактный розеток и 4 мм защитные розетки (L1/L2/L3, N, PE, PP, CP)
Plug разъем автомобиль сторона Разъемы для безопасности типа 2 и 4 мм (L1/L2/L3, N, PE, PP, CP)
Электропитание 16 Сетевой соединительный кабель с заземляющим контактным штепсельником (L = 1,5 м), 16 A CEE (5-пин) магистральный соединительный кабель (L = 2 м)
Интерфейс Mini-USB (обновление данных и прошивки)
Класс защиты IP 67 (пыль/водонепроницаемый) с закрытым корпусом
Размеры (L x W x H) 410 x 350 x 170 мм
Вес 6,5 кг
Сфера доставки Измерительный адаптер в случае, кабель питания до 4 мм безопасности башни штепсельной вилки, мини-USB кабель, сертификат калибровки
