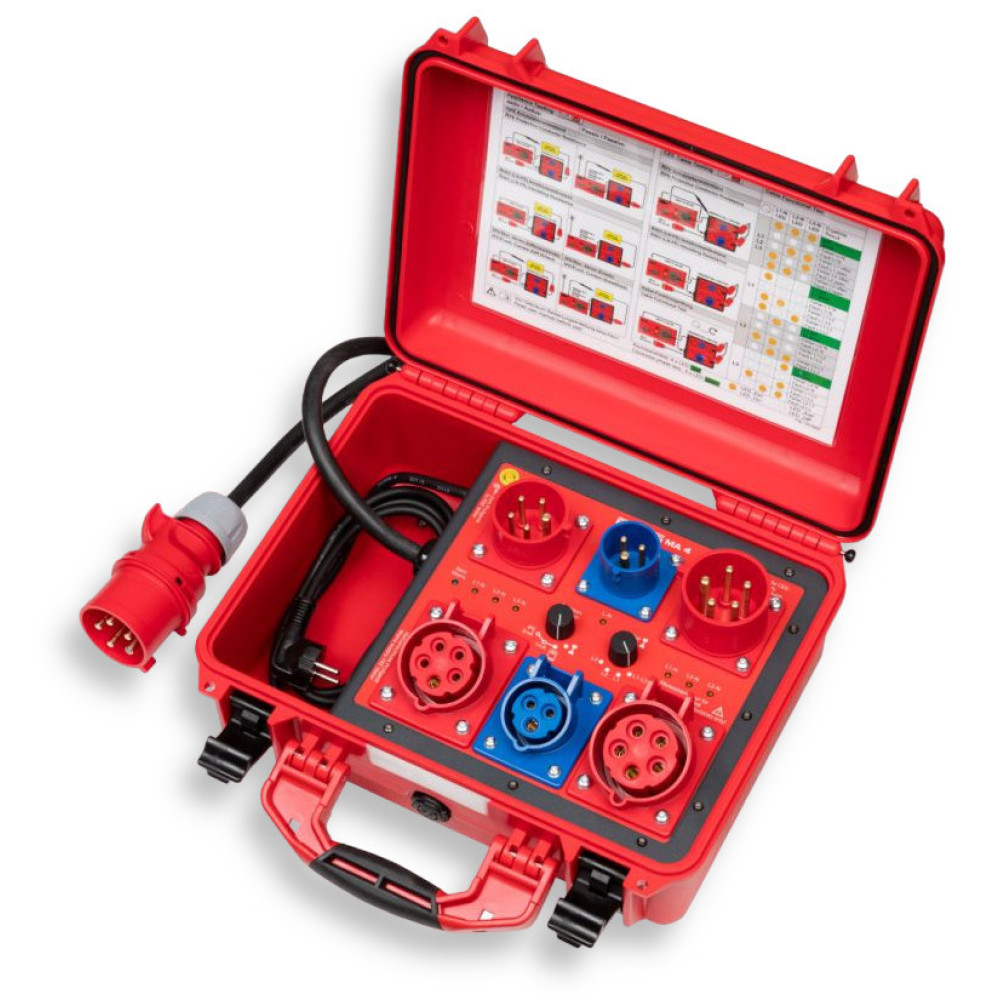

044162 Набор адаптеров и переходников для тестирования MA 4 BENNING

Измерительный адаптер для активного и пассивного тестирования 1- и 3-фазного оборудования до 32 А

Стандартизированные испытания в соответствии с DIN VDE 0701-0702, DIN EN 62533, DIN EN 60974-4 и DGUV правилами 3
Испытание 1-фазного (230 В, 16 А) и 3-фазного (400 В, 16 А + 32 А) оборудования с соединением ЦВЕ
Измерение дифференциального тока на 3-фазных устройствах и машинах под функцией
Безопасность и функциональное тестирование удлинительных кабелей ЦВЕ
Надежный и водонепроницаемый транспортный корпус (IP 67)

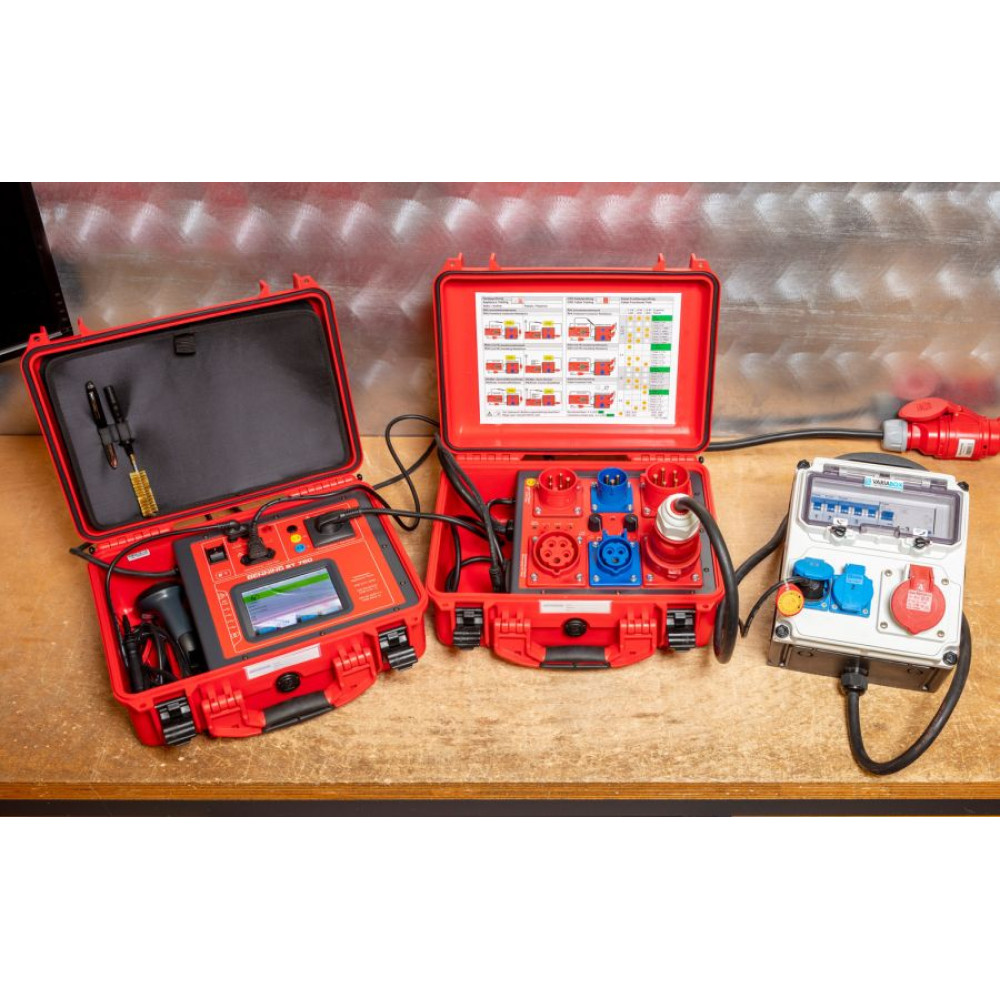

Универсально пригодный для каждого 1-фазного тестера устройства, который подключается к напряжению сети

Использование:
Расширьте свой однофазный приборный тестировщик, чтобы также протестировать оборудование с подключением CEE (16 A, 3-полюс и 16 A + 32 A, 5-полюс), такое как электрические устройства, машины и удлинители, в соответствии со стандартами.
Тестирование удлинительных кабелей ЦВЕ проводится через штепсельную вилку и соединительную боковую, так что в дополнение к тесту на безопасность (RPE, RISO) проводится полное функциональное испытание (преемственность/кабельный разрыв, короткое замыкание и вращающееся поле) всех проводников.



Совет:
При тестировании электрических устройств и машин с элементами переключения, зависящими от напряжения (релеи, контакторы, источники питания и т. Д.), Обратите внимание, что метод измерения течения пассивного эквивалентного эквивалентного тока утечки не может быть использован.
=> Существующие неисправности изоляции за переключающим элементом не обнаружены!

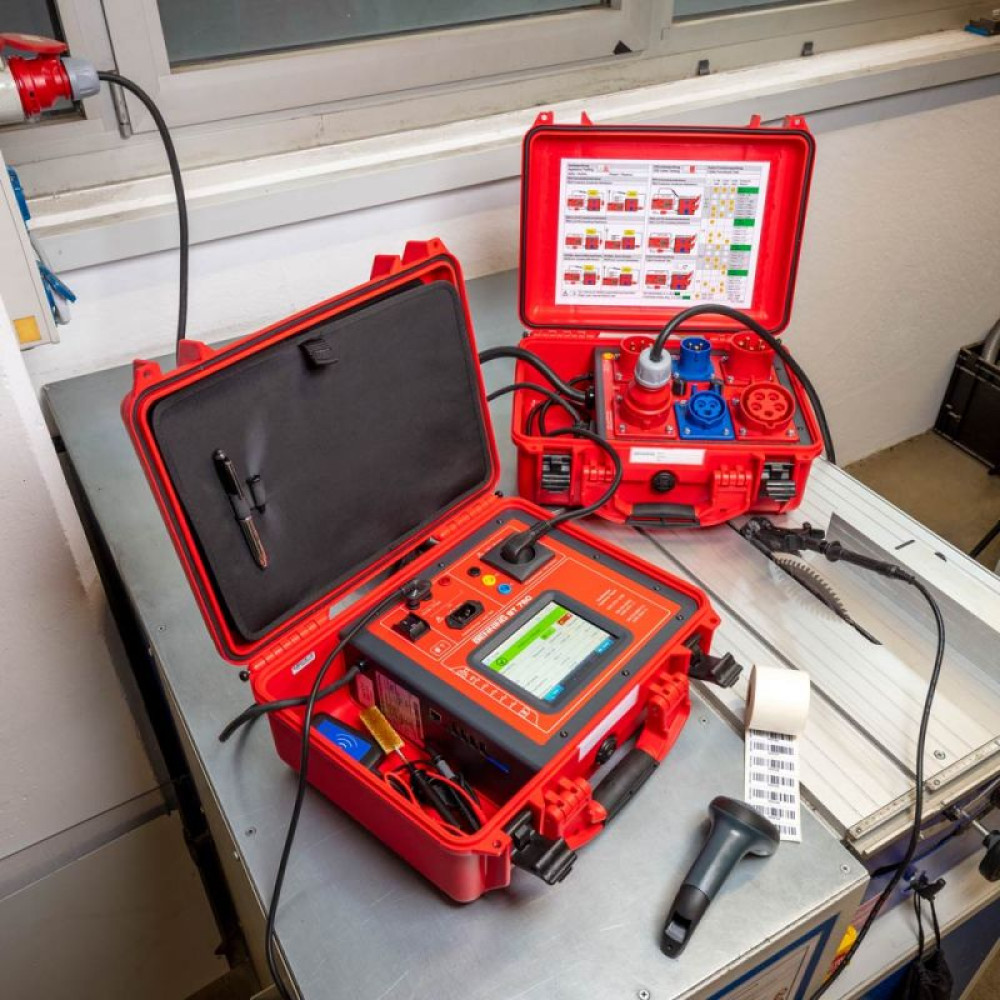

Трансформатор дифференциального тока, интегрированный в BENNING MA 4, позволяет проводить активное тестирование 3-фазных DUT под напряжением сети и имеет дополнительное преимущество в том, что DUT не должен быть изолирован.



Поддерживаемые измерительные функции (в зависимости от тестера прибора):

защитный проводник и изоляционное сопротивление
Запасной ток утечки (защитный проводник / сенсорный ток)
Безопасность и функциональное тестирование удлинительных кабелей ЦВЕ
Дифференциальный ток 1-фазового оборудования с соединением CEE (16 А, 3-полюсный)
Время/поток движения PRCD и RCD в мобильных системах распределения электроэнергии
Ввод в эксплуатацию 3-фазного оборудования с максимальной нагрузкой до 32 А
Дифференциальное измерение тока на 3-фазных устройствах/машинах в функции
Испытания 3-фазного сварочного оборудования в соответствии с DIN EN 60974-4 (VDE 0544-4)

Особенности производительности:

Тестовые соединения CEE: 16 A, 3-полюсный и 16 A + 32 A, 5-полюс
Безопасность вилки для подключения к тестовой розетке прибора тестера
7 статусных светодиодов для оценки теста функции кабеля
Диаграмма соединения пробы в крышке корпуса
Надежный и водонепроницаемый транспортный корпус (IP 67)
Самопроверка путем преднамеренного соединения ошибки IPE 1 мА или 3 мА
Заземленный гнездо для подачи 1-фазового тестера устройства
Кабель питания (1 м) с вилкой CEE 32 A, 5-контактным
