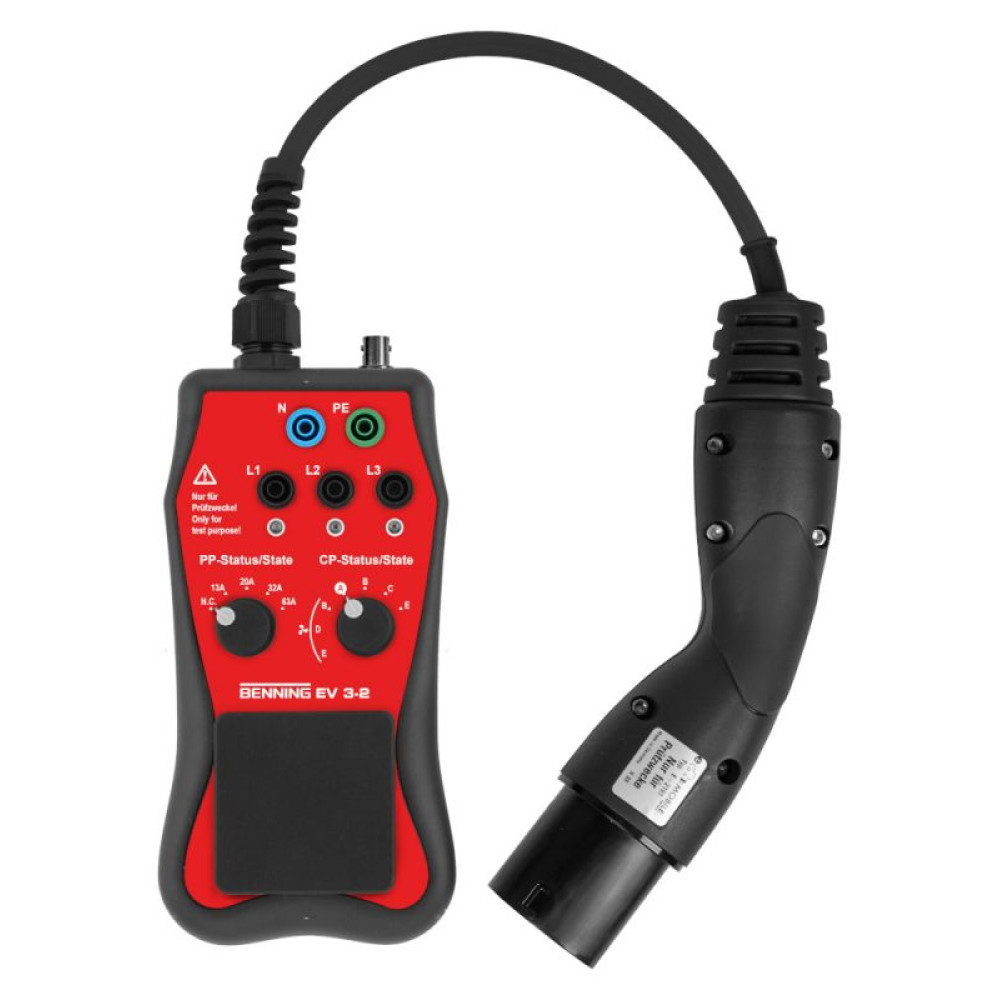

044169 Измерительный адаптер EV 3-2 для тестеров IT130 EVSE BENNING

Измерительный адаптер с разъемом типа 2 для имитации состояний зарядки и проверки эффективности защитных мер на 1- и 3-фазных станциях электронной зарядки.

BENNING EV 3-2 - это измерительный адаптер, специально предназначенный для тестирования станций электронной зарядки в сочетании с подходящим тестером установки.



Тестовая розетка и 4 мм розетки для легкого подключения к установочному тестеру

Отдельное индикирование фазы тремя светодиодами для легкой проверки напряжения

Quickimity Pilot (PP) проверяет кодирование зарядных кабелей для ограничения тока зарядки

Пилот управления (CP) имитирует состояние транспортного средства A, B, C, D и E (короткий контур между CP-PE)

Подключение BNC для вывода сигнала CP для проверки с помощью осциллографа

Проверка системы блокировки EVSE из состояния B (выпуск зарядного кабеля заблокирован)

Использование:

Измерительный адаптер BENNING EV 3-2 позволяет проводить сейф и функциональные испытания на определенных зарядных станциях для электромобилей в соответствии с DIN VDE 0100-600 (IEC 60364-6) и DIN VDE 0105-100 (EN 50110) с установочным тестером BENNING IT 130.
BENNING EV 3-2 предназначен для тестирования зарядных станций в соответствии с DIN EN/IEC 61851-1 (VDE 0122-1) режима зарядки "Режим 3" и имеет разъем типа 2 в соответствии с IEC/EN 62196.
BENNING EV 3-2 устанавливает безопасный контакт с установочным тестером BENNING и запускает процесс зарядки зарядной станции, имитируя электромобиль.

Особенности производительности:

Отображение фазовых напряжений через светодиоды
Тестирование станций электронной зарядки даже с постоянно подключенным зарядным кабелем

Моиндирование транспортного средства (CP):

Кодирование для зарядных кабелей моделируется поворотным выключателем.

Нет кабеля: ∞ Ω
13 Кабель: 1500 Ω
20 Кабель: 680 Ω
32 Кабель: 220 Ω
64 Кабель: 100 Ω
