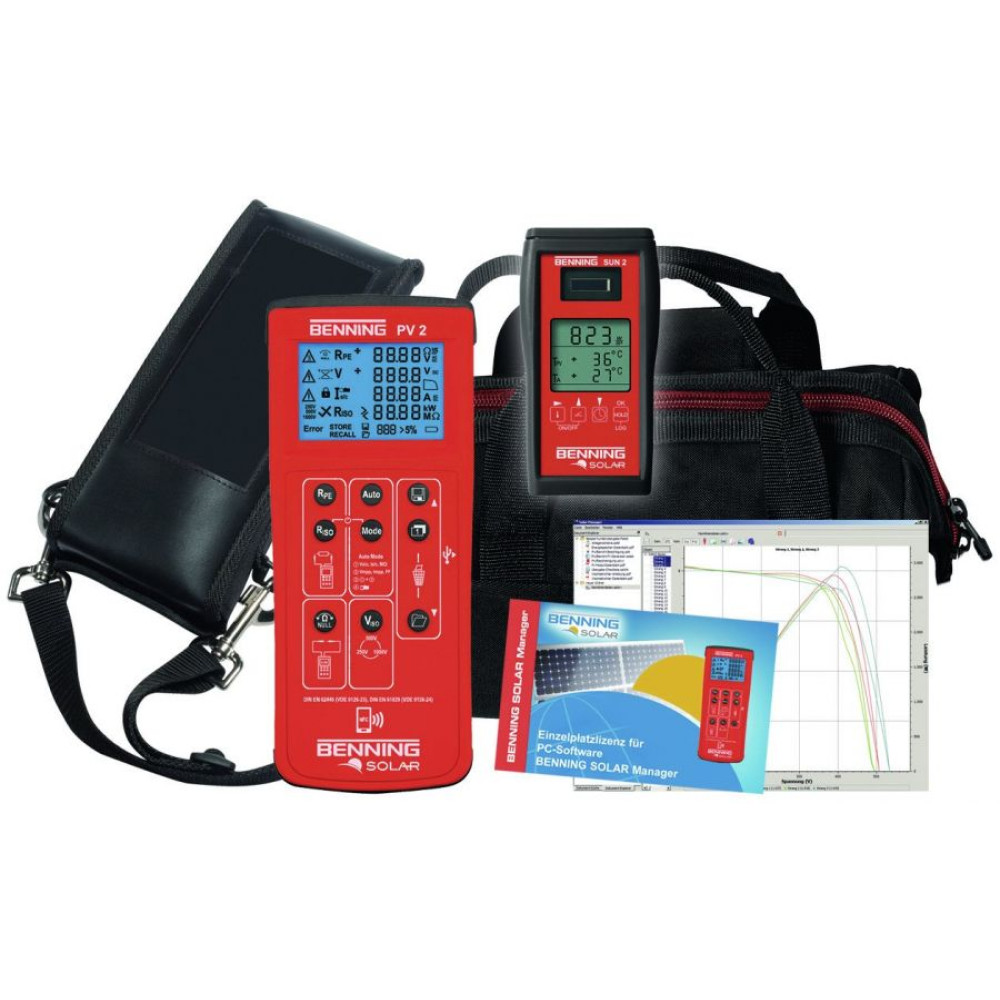

050427 Тестер многофункциональный для фотоэлементов и другого солнечного оборудования PV 2 Набор SET BENNING

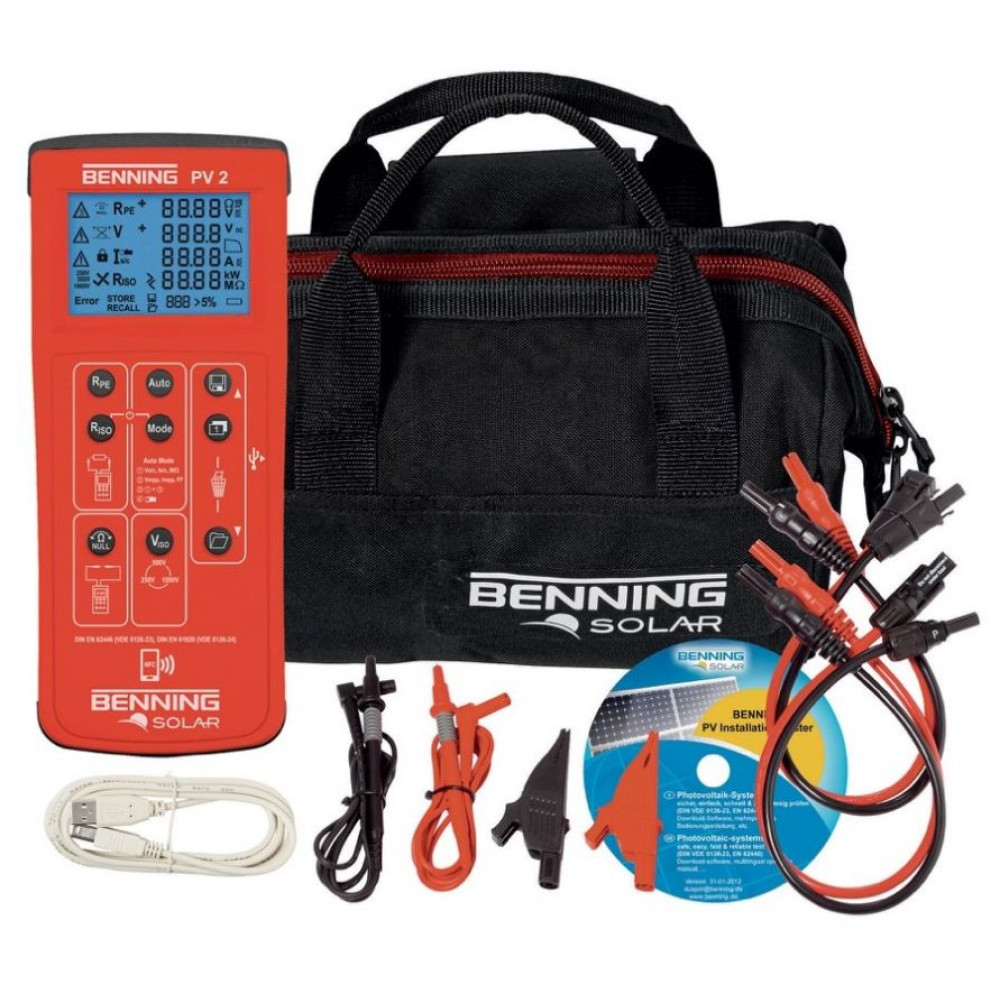

Набор, состоящий из:

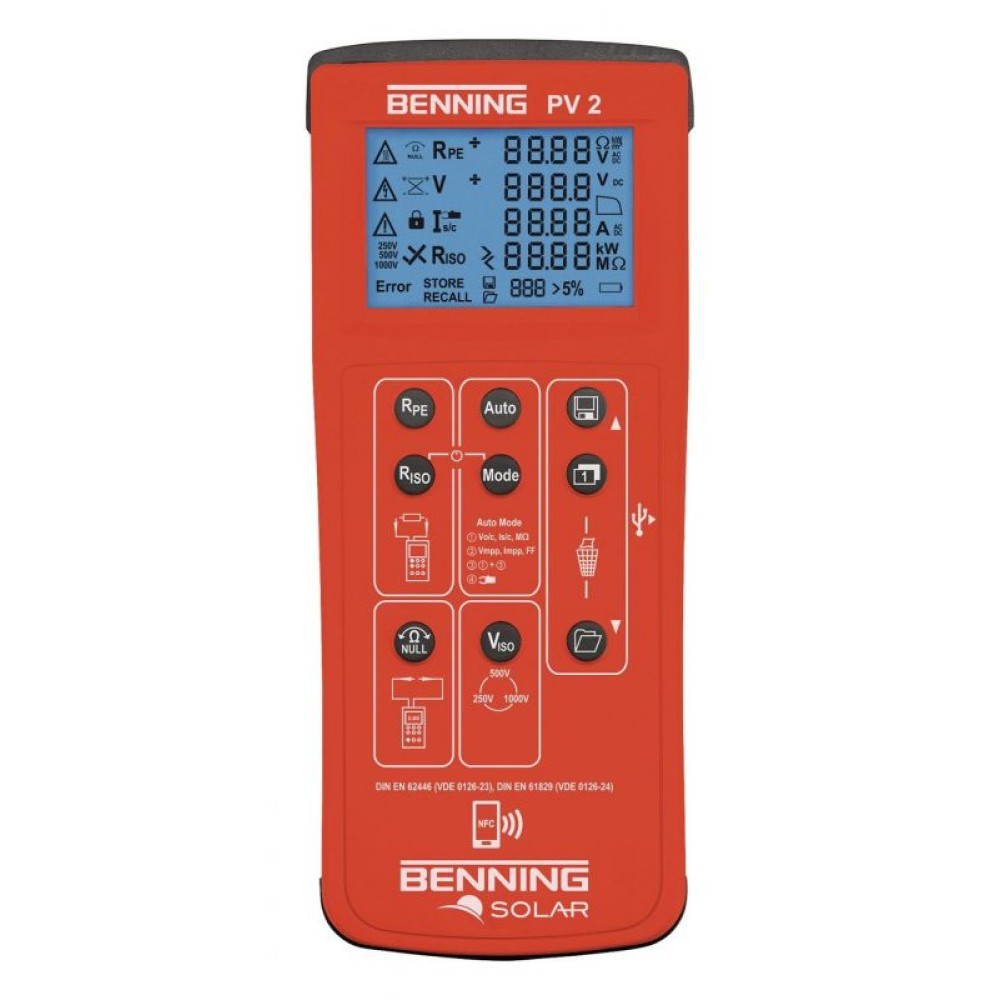

Беннинг PV 2, 050422
Benning PC программное обеспечение Solar Manager, 050423 + лицензия одного пользователя
Benning SUN 2, 050420, устройство для измерения облучения и температуры
Беннинг наплечная сумка для PV 2, 050426



Тестер фотоэлектрической установки и устройство для измерения характеристик кривых для ввода в эксплуатацию, повторного тестирования и оценки эффективности фотоэлектрических систем

Испытания в соответствии с DIN EN 62446 (VDE 0126-23) и DIN EN 61829 (VDE 0126-24)
Просто - работа с помощью кнопок с последовательность испытаний AUTO
Быстрое - тестирование за несколько секунд
Сейф - контакт через разъем PV plug

Фотоэлектрическая система должна быть проверена на безопасность и задокументирована в соответствии с DIN EN 62446 (VDE 0126-23) перед вводом в эксплуатацию и во время повторных испытаний. Кроме того, электрические измерения также полезны после работ по очистке и техническому обслуживанию, чтобы гарантировать, что фотоэлектрическая система продолжает функционировать оптимально и с минимальными потерями.


Испытание включает в себя испытание непрерывности защитных и эквустановочных проводников между фотоэлектрическим генератором и основным заземляющим терминалом, измерение напряжения открытого замыкания и тока короткого замыкания в PV-струке, а также сопротивление изоляции между активными проводниками постоянного тока (+--) генератора PV и земли. BENNING PV 2 использует сенсорные тестовые провода со стандартизированными разъемами для прямого подключения к фотоэлектрическим модулям или строкам. Автоматическая тестовая последовательность предупреждает о неправильной полярности постоянного тока и выполняет всю необходимую проводку для безопасного измерения.


Измерение характеристик тока-напряжения на месте в соответствии с DIN EN 62446 (VDE 0126-23) является практическим методом оценки эффективности фотоэлектрических систем. Измеренные характеристики I-V преобразуются в условия STC (Стандартные условия тестирования) с использованием инструментов оценки, таких как программное обеспечение BENNING SOLAR Manager PC и приложение BENNING PV Link Android, и их можно сравнить с номинальными данными PV-модуля производителя с использованием интегрированной базы данных фотоэлектрического модуля. Отклонения и снижение производительности четко признаны и могут быть задокументированы соответствующим образом. Кроме того, курс кривой характеристик I-V обеспечивает полезную информацию о состоянии фотоэлектрической системы и указывает на возможные неисправности.


Все эти испытания могут быть выполнены легко и быстро, а также надежно и безопасно с помощью фотоэлектрического тестера установки BENNING PV 2 и устройства измерения характеристик кривой. Это устройство рекомендуется для солнечных установщиков, фотоэлектрических экспертов и сервисных, уборщиков и обслуживающих команд.


Особенности производительности

Понятное и четкое отображение всех результатов измерений
Безопасное измерительное соединение даже тогда, когда PV-система поставляет энергию
Автоматические последовательности испытаний для измерения характеристик кривой с или без теста RISO
Отображение Uo/c, Umpp, Is/c, Impp, коэффициент заполнения (FF) и RISO с хорошим/плохим дисплеем
Измерение изоляции с напряжением 250 В, 500 В и 1000 В
Отдельное измерение изоляционного сопротивления с помощью 4 мм тестовых проводов для тестирования фотоэлектрических кабелей и т.д.
Автоматическое отображение полярности напряжения с акустическим/визуальным предупреждением в случае неправильной полярности
Нулевая регулировка измерительных проводов, чтобы они не влияли на измерительное сопротивление
Измеренная память для 999 дисплеев (PV-струн)
USB-интерфейс и BENNING SOLAR Datalogger загружают программное обеспечение для загрузки измеренных значений в формате CSV
Интегрированные часы реального времени для хранения измеренных значений с датой и отметкой времени
Беспроводное подключение "WirelessSunLink" к устройству для измерения облучения и температуры BENNING SUN 2
Прямое подключение ко всем фотоэлектрическим модулям с разъемами MC4 или "Sunclix"
Удобная обработка для сетевого независимого и мобильного тестирования
LC-дисплей с подсветкой
Автоматическое отключение (индивидуально регулируется от 1 до 10 минут)
Тест может относиться к фотоэлектрическим модулям, PV-струкам или полной фотоэлектрической системе.
Дополнительное программное обеспечение BENNING SOLAR Manager PC (пункт 005423) для генерации отчетов о тестировании и документации по характеру кривой
Бесплатное приложение BENNING PV Link (устройство Android с NFC требуется)

Измерительные функции

Измерение стойкости к защитному проводнику с тестовым током 200 мА
Измерение напряжения с открытым замыканием (Uoc) солнечных модулей / PV-струн до 1000 В постоянного тока
Безопасное и удобное измерение тока короткого замыкания (Isc) до 15 A DC с помощью внутренней схемы
Измерение сопротивления изоляции между короткозамытыми активными проводниками постоянного тока (+/-) и землей с регулируемым испытательным напряжением (250 В, 500 В, 1000 В)
Отдельное измерение двухполюсной изоляции с помощью 4 мм измерительного кабеля до 300 MOhm
Измерение характеристики тока (I-V) и характеристик мощности (P-V)
Отображение напряжения (Umpp), ток (Impp) в максимальной точке питания (mpp) и коэффициент заполнения (FF)
Испытание функции по текущему измерению до 40 A AC / DC (факультативный адаптирует зажим тока BENNING CC 3, ст. No. 044038)
Отображение и хранение солнечного облучения (Вт/м2) и температуры фотоэлектрического модуля/эмбиента (опционная BENNING SUN 2, ст. No. 050420)
