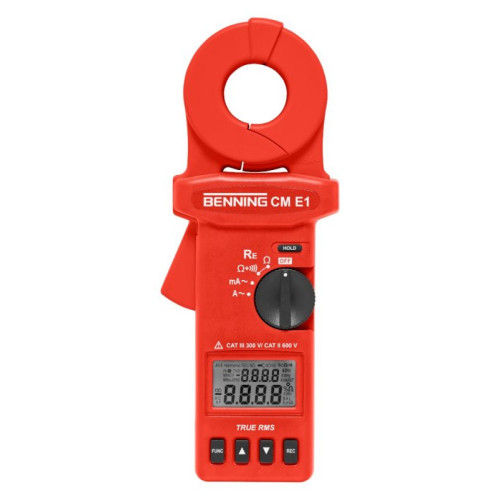

044684 Токовые клещи CM E1 BENNING

Измерительные функции:

Измерение сопротивления цепь Земли RE в кратно заземленных системах заземления
измерение токов утечки и нагрузки от 0,3 мА до 35 А с использованием метода измерения СРП ИСТ

Особенности:

точный из-за метода измерения RRUE RMS (AC, AC+DC)
функция оптической и акустической сигнализации в случае чрезмерного сопротивления заземления
большой размерный диаметр зажима 38 мм
память измеренных значений/logger данных для 116 измерений
автоматическая калибровка при запуске
Измерительная категория CAT III 300 В

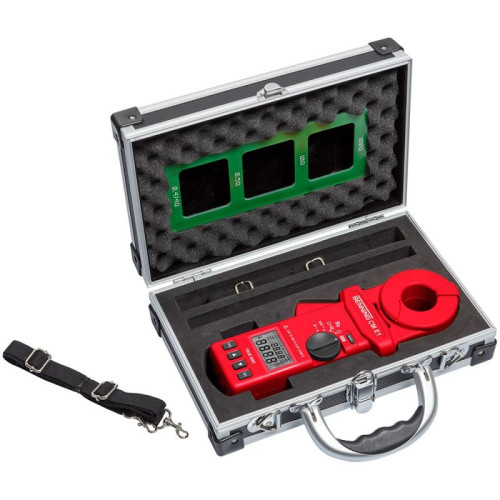

поставляется в жестком корпусе и с сопротивлением референтной петле

Функциональный принцип:

Измерительный зажим имеет обмотку возбуждения и обмотку датчика.
Обмотка возбуждения индуцирует поток тока в зажатом заземляющем проводнике через постоянное напряжение переменного тока U (f = 3,333 кГц).
Обмотка датчика измеряет индуцированный поток тока.
BENNING CM E1 измеряет (вычисляет) сопротивление всей земной петли Rs = U / I.

Преимущество измерения сопротивления Земли без использования стержней:

нет необходимости отсоединять заземляющий проводник (часто трудно из-за коррозии)
нет необходимости устанавливать зонды/вспомогательные земные электроды
быстрое и легкое измерение
безопасный как для испытательного персонала, так и для электроустановки (земля поддерживается во время измерения)
отсутствие сбоев электроустановки из-за отсоединения земного соединения

Типичные области применения:

электрооборудования с параллельными земными соединениями
сети воздушных линий с земными электродами полярного типа
Системы защиты от молний зданий
уличное освещение, телекоммуникационные приложения, энергия ветра
